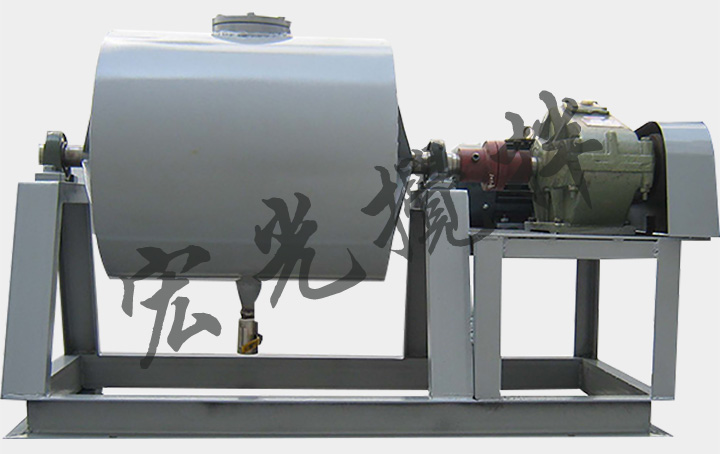

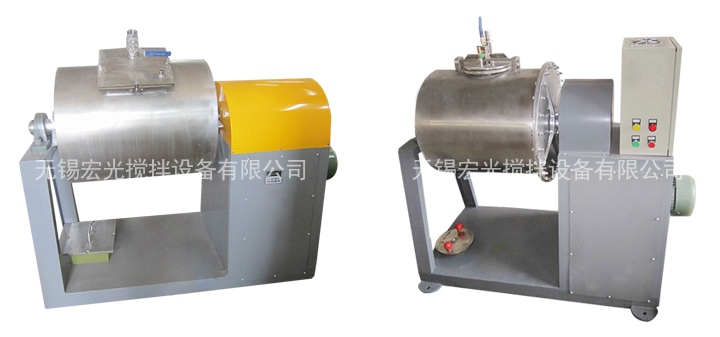

WSM型臥式球磨機

       臥式球磨機是應用范圍廣、應用數量多的一類粉磨設備，技術成熟，對工作條件的適應能力強。

工作原理
      WSM型臥式球磨機的結構特點是：有一個水平放置、繞水平軸旋轉的中空筒體。筒體內裝有粉磨介質和被磨物料。當筒體旋轉時介質和物料被提升，到一定高度后受重力作用下落。介質運動使物料受到擠壓、摩擦、沖擊、磨剝、剪切等作用而粉碎。
      WSM型臥式球磨機不論結構還是流程配置都比較成熟；操作簡單方便、工作可靠，對工作條件的適應能力強，可進行干式、濕式或潤滑式粉磨，可進行粗、細或超細粉磨，產品粒度范圍從5mm~1um 左右，可處理不同硬度的物料。

      氧化鋁內襯。該機可選尼龍、四氟乙烯、不銹鋼、氧化鋁、錳鋼等內襯，并可根據用戶要求配變頻調速機構。

工作數據

型式	容積	φD	L	電機功率	轉速	入料口	出料閥
WSM-20	20	Φ290	300	0.55	53	180	1
WSM-40	40	Φ370	380	0.55	50	180	1
WSM—60	60L	Φ420	420	0.75	46	180	1
WGM-100	100L	φ500	520	2.2	40	180	1.5
WGM-200	200L	Φ630	650	3	35	200	1.5
WSM—300	300L	Φ720	750	5.5	31	210	7.5
WSM—500	500L	Φ870	870	5.5	28	230	2
WSM—800	800L	Φ1070	1010	7.5	28	230	2
WSM—1000	1000L	Φ1090	1100	7.5	21	300	2
WSM—1500	1500L	Φ1250	1300	11	18	400	2.5
WSM—2000	2000L	Φ1370	1400	11	18	400	2.5
WSM—3000	3000L	Φ1570	1600	15	16	500	3
WSM—5000	5000L	Φ1860	1900	22	16	500	3
