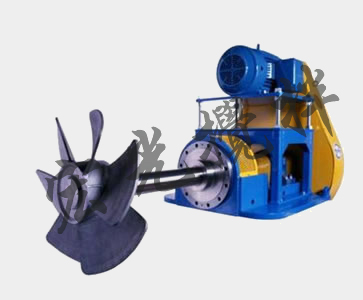

一、側入式皮帶攪拌機概述
　　側入式皮帶攪拌機是將攪拌裝置安裝在設備筒體的側壁上，攪拌機上的攪拌器通常采用軸流型，以推進式攪拌器為多，在消耗同等功率情況下，能得到好的攪拌效果，功率消耗為頂攪拌的1/3～2/3，成本為頂攪拌的1/4～1/3。轉速可在200～750r/min。
       應用于水處理、沼氣發酵、脫硫、除硝、化工、食品、造紙、石油等行業以及各種大型貯罐或貯槽的攪拌。使互溶液體混合均勻；使固體粒子在液相中溶解、離底懸浮或均勻懸浮；使不相溶的另一液相均勻懸浮或充分乳化；強化相間的傳質（如吸收等）；強化傳熱及防止沉積等。具有投資少、消耗功率小、攪拌功率高、操作方便等特點。

二、產品特點
1）軟傳動，機械損傷低，結構緊湊，運行平穩；
2）占地面積小，處理量大，能耗低；
3）安裝、運行、維護費用低；
4）可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水頭損失小，并可適應水量的變化以適用于各種介質容量的攪拌。

三、構造及工作過程
       CPJ型側入式皮帶攪拌機由電機、皮帶盤、機架、機械密封、堵漏裝置、攪拌軸、攪拌器等組成。根據密封方式可分為：A型：機械密封，B型：填料密封，C型：其它密封方式，可適用于不同密封要求的場合。安裝方式為臥式安裝，也可根據現場工藝條件調整安裝方式。
       驅動裝置采用普通電機或防爆電機直接通過皮帶輪驅動裝置與攪拌軸聯接。攪拌軸由雙向推力軸承和水潤滑滑動軸承支承，具有足夠的強度和剛度，并具有好的穩定性。

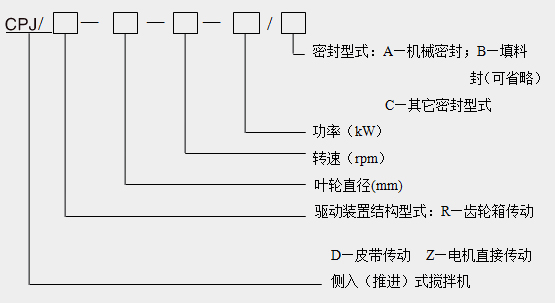

四、型號表示方法

五、側入式皮帶盤攪拌參數


CPJ側入式攪拌機主要參數及尺寸

攪拌機型號	電機功率	攪拌機轉速	攪拌器直徑	安 裝 外 型 及 尺 寸									攪拌容量	重量
	(Kw)	（r/min）	Dj	D1	D2	D3	C	F	n-Ø	L	H	B	(m3)	(Kg)
CPJ-0.55	0.55	400	250	375	335	309	24	2	12-Ø18	370	550	580	5～10	197
		250	350	490	445	413	26			530				208
CPJ-0.75	0.75	400	250	375	335	309	24	2	12-Ø18	370			8～15	198
		275	350	490	445	413	26			530				209
CPJ-1.1	1.1	400	300	440	395	363	24	2	12-Ø18	450			10～25	209
		250	400	540	495	463	28			600				228
CPJ-1.5	1.5	400	300	440	395	363	24	2	16-Ø22	450			15～30	212
		275	400	540	495	463	28			600				231
CPJ-2.2	2.2	375	350	490	445	413	26	2	16-Ø22	530	680	700	25～30	345
		250	450	595	550	518	30			600				373
CPJ-3	3	400	350	490	445	413	26	2	16-Ø22	530			30～60	348
		275	450	595	550	518	30			600				376
CPJ-4	4	375	400	540	495	463	28	2	16-Ø22	600			40～80	368
		300	450	595	550	518	30			600				382
CPJ-5.5	5.5	400	400	540	495	463	28	2	20-Ø22	600	800	820	50～100	565
		275	500	645	600	568	32			650				593
CPJ-7.5	7.5	375	450	595	550	518	30	2	20-Ø22	600			80～150	590
		275	550	755	705	667	36			700				623
CPJ-11	11	400	450	595	550	518	30	2	20-Ø26	600			150～250	636
		275	600	755	705	667	36			750				753
CPJ-15	15	400	500	645	600	568	32	2	24-Ø26	650			200～300	666
		250	650	860	810	772	40	5		810				830
