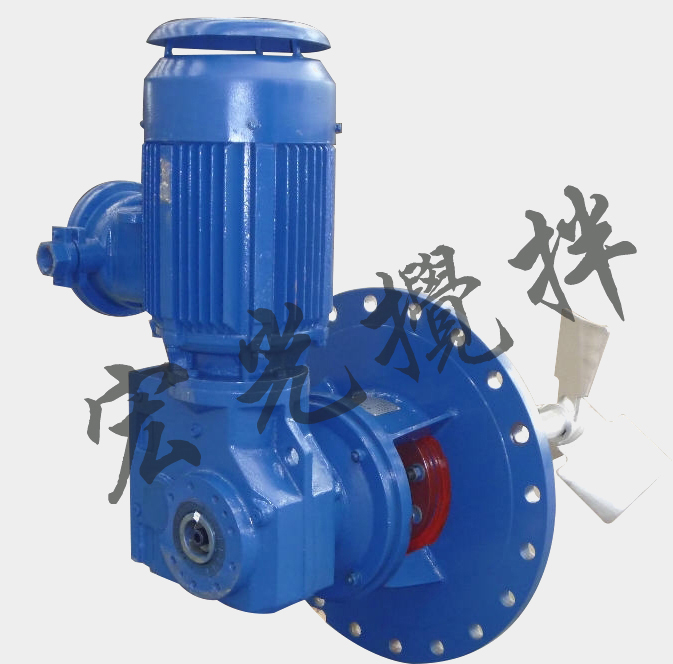

一、側入式齒輪攪拌機概述
      側入式齒輪攪拌機是將攪拌裝置安裝在設備筒體的側壁上，攪拌機上的攪拌器通常采用軸流型，以推進式攪拌器為多，在消耗同等功率情況下，能得到好的攪拌效果，功率消耗為頂攪拌的1/3～2/3，成本為頂攪拌的1/4～1/3。轉速可在200～750r/min。
      應用于重油、汽油等石油制品勻質攪拌或原油貯罐、潤滑油貯罐、食用油貯罐以及一些易燃的新能源罐體等場所，在大型貯罐上聯組使用，可以獲得好的攪拌效果和經濟效益。
      CLJ型側入式攪拌機使用工作壓力0~0.4MPa，工作溫度≤110，軸封型式分填料密封和機械密封兩種，一般適用于無固體顆粒液體的攪拌密封。如液體中帶有固體顆粒，選用時請向本公司咨詢。

二、產品特點
1）傳動環節少，機械效率高，結構緊湊，運行平穩；
2）占地面積小，處理量大，能耗低、噪音低；
3）安裝、運行、維護費用低；
4）替換機械密封時無需排放物料；
5）可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水頭損失小，并可適應水量的變化以適用于各種介質容量的攪拌。

三、構造及工作過程

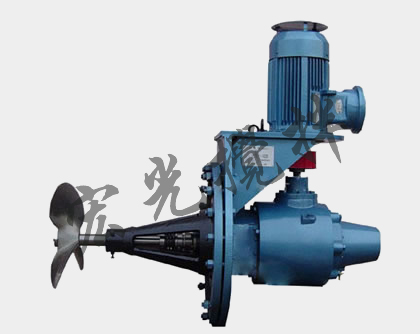

      CLJ型側入式皮帶攪拌機由電機、林森齒輪、齒輪箱、機架、機械密封、堵漏裝置、攪拌軸、攪拌器等組成。根據密封方式可分為：A型：機械密封，B型：填料密封，C型：其它密封方式，可適用于不同密封要求的場合。安裝方式為臥式安裝，也可根據現場工藝條件調整安裝方式。
      驅動裝置采用普通電機或防爆電機直接或間接通過圓柱齒輪、擺線針輪減速機的驅動裝置主軸，通過聯軸器與攪拌軸聯接。攪拌軸由雙向推力軸承和水潤滑滑動軸承支承，具有足夠的強度和剛度，并具有好的穩定性。

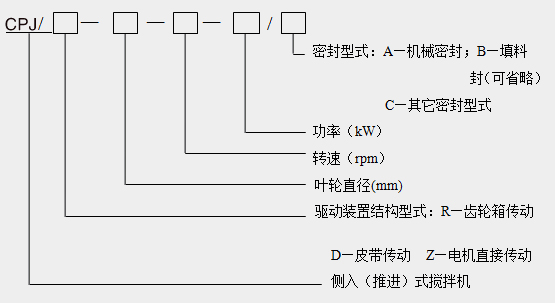

四、型號表示方法

五、側入式皮帶盤攪拌參數
型號標記方法

CJJ型號標記及示例： CJJ：側入式攪拌機型號 T：軸封型式代號（填料密封注T，機械密封注M） S1：接液部位材料代號

CJJ 側入式攪拌機主要參數及尺寸

攪拌機型號	電機功率 (Kw)	攪拌機轉速 （r/min）	攪拌器徑 Dj	安 裝 外 型 及 尺 寸									攪拌容量 (m3)	重量 (Kg)
				D1	D2	D3	C	f	n-Ø	L	H	B
CJJ 40-2	1.5	240	400	540	495	463	28	2	16-Ø22	600	560	820	15～30	320
CJJ 40-4	4	350	400	540	495	463	28	2	16-Ø22	600	560	840	40～80	340
CJJ 55-6	5.5	215	600	755	705	667	36	2	20-Ø26	750	650	965	50～100	450
CJJ 55-8	7.5	320	500	645	600	568	32	2	20-Ø22	625	650	965	80～150	450
CJJ 65-11	11	250	600	755	705	667	36	2	20-Ø26	750	750	1150	150～250	680
CJJ 80-15	15	220	700	860	810	772	40	5	24-Ø26	880	800	1220	200～300	910
